KS高調波診断について
高調波の仕組みから診断方法、資料までご案内します。
高調波診断技術で、設備の予知保全を実現。
高調波診断器は、電気設備に現れる高調波を分析し、機器の異常や劣化状態を診断する装置です。
設備を止めずに状態を確認し、計画的な保全を支援します。
設備保全業務の問題点
保全業務の技術継承が難しい。機器を停止しないと点検できない。定期点検をしても、いつ故障するかわからない。高価な部品を簡単には交換できない。劣化状態を早く知り、部品を長く使いたい。
こうした課題を解決するのが、高調波診断技術による予知保全です。

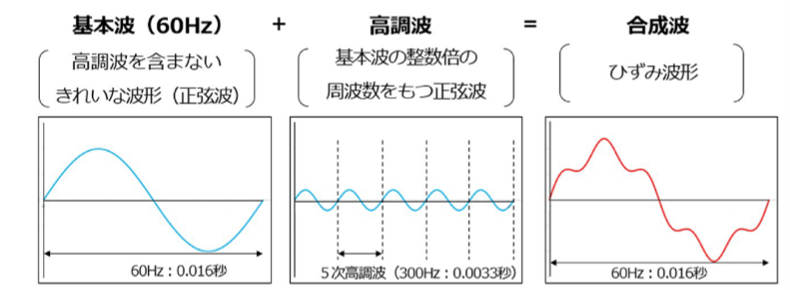

高調波診断技術とは
正常な電気設備には、基本波と呼ばれる正常な電流周波が流れています。設備に異常や劣化が発生すると、
基本波に高調波が重なり、合成波の波形に変化が現れます。高調波は基本波の整数倍で発生します。
2次（120Hz）から40次（2.4kHz）までの高調波を分析することで、設備機器の不具合箇所や、
劣化状態を確認できます。
※20年以上、37,200台の電気設備機器を測定・分解して検証し導き出された結論です。

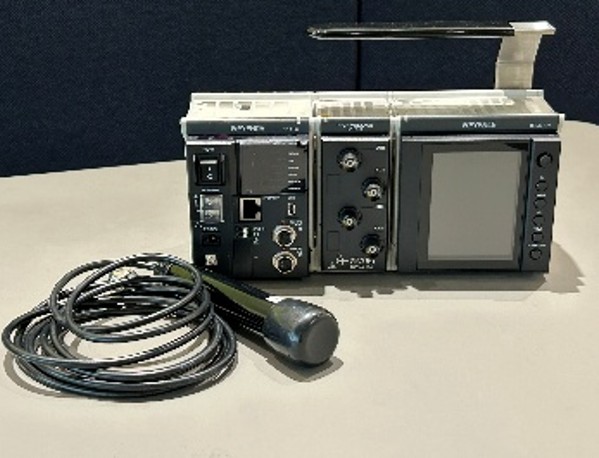

高調波診断器とは
各次数の高調波と設備機器の不具合・劣化を結び付けて診断する機器です。バッテリー内蔵型のため、
100V電源を用意せずに使用できます。
KSシリーズ：7kg
HMAIシリーズ：2.5kg
高調波診断でできること
設備の運転状態を確認できます。
インバータの異常・劣化部位と点検周期を判定できます。
設備を止めずに、運転中の機器を診断できます。
電力用変圧器やコンデンサの劣化を診断できます。
診断結果を数値化し、予知保全に活用できます。
高調波診断器の特長

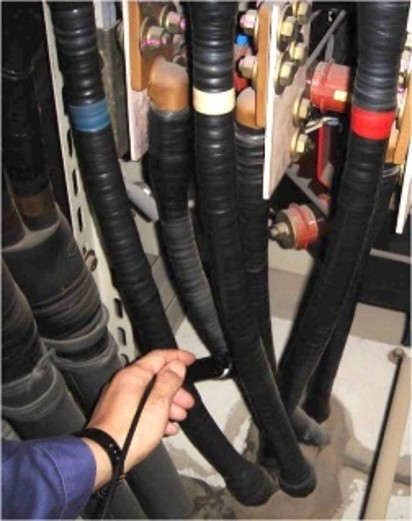

非接触・活線状態で診断できます。
測定から診断まで、わずか10秒で判定できます。
水中ポンプや隠蔽された機器も診断できます。
診断できる設備

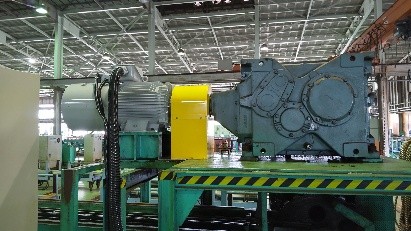

交流電動機・直流電動機
電力用変圧器・電力用コンデンサ
発動機・無停電電源（UPS）
専門家でなくても診断可能（AI解析機能で診断)
AI解析機能により、専門家でなくても設備の状態を診断できます。

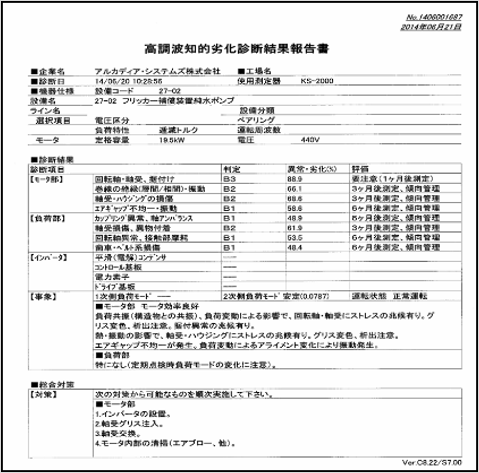

診断結果は次の5段階で表示され、プリントアウトも可能です。
診断結果は5段階表示例
A：正常
B1：約1年は運転に支障がないくらい劣化
B2 ：約6ヶ月は運転に支障がないくらい劣化
B3 ：約3ヶ月は運転に支障がないか、修理・交換の準備が必要な劣化
C ：異常
予知保全に利用する定量データ
5段階評価だけでなく、異常・劣化度を数値化した定量値も出力できます。定期的な診断で数値の変化を管理すれば、劣化の進行を把握し、計画的な予知保全に役立てられます。
高調波診断器の特許・受賞
国際特許取得
PTC/JP2004/001154移行済み アメリカ、韓国、EU、中国
取得特許一覧
- 1）特許第3561882号 名称: 電気機器の劣化診断法 取得（登録）日: 平成16年6月11日
- 2）特許第3661155号 名称: 電気設備の高調波診断方法 取得（登録）日: 平成17年4月1日
- 3）特許第3671367号 名称: 電気機器設備の異常診断方法 取得（登録）日: 平成17年4月28日
- 4）特許第3671369号 名称: 電気機器の異常及び劣化診断装置 取得（登録）日: 平成17年4月28日
受賞
- ☆文部科学大臣賞 2005年度 科学技術賞 受賞
- ☆（財）日本発明振興協会 発明大賞 2003年度 山口発明功労賞 受賞
- ☆（社）プラントメンテナンス協会 2003年度 ＰＭ優秀製品賞・開発賞 受賞
- ☆京都市中小企業支援センター 2003年度 オスカー賞 受賞
